Станок для прямолинейной обработки кромки стекла ENKONG ZM9M
Станок предназначен для чистовой шлифовки и полировки кромки стекла с целью устранения неровностей после разлома и получения прямой еврокромки с полированными фасками под углом 45°.
Подача стекла осуществляется автоматически.

Характеристики

Минимальные размеры обрабатываемого стекла, мм 80 × 80
Толщина обрабатываемого стекла, мм 3–28
Количество шлифовальных агрегатов, шт. 9
Толщина съема по кромке, наибольшая, мм 3
Толщина съема фаски, наибольшая, мм 2,5
Угол обработки фаски, град. 45
Скорость резания, (бесступенчатая), м/мин 0,5–4,5
Общая установленная мощность, кВт 19
Габариты размеры, мм 7000 × 1400 × 2500
Масса, кг 3500

Дополнительное описание

  • Управление станком мод. «ZM9 (PLC)» осуществляется с PLC панели.
  • Удобный интерфейс.
  • Изменяемая скорость подачи.
  • Регулируемая величина снятия кромки и ширины фаски на стекле.
  • Европейские комплектующие.
  • Мощные и надежные шпиндели (СЕ).
  • Траки основного и прижимного конвейера перемещаются двумя цепями на каждом конвейере.
  • Централизованный узел смазки.
  • Дополнительный бак с раствором оксида церия для полировки кромки стекла.
  • Передовые технологии безопасности.
  • Гальваническая обработка всех деталей.
  • Узлы, контактирующие с водой, выполнены из нержавеющей стали.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, массивная станина

Массивная станина

Сварная конструкция станины из толстостенного профильного металла соответствует всем нормативным требованиям по жесткости, изгибу и кручению. Детали станка проходят полную гальваническую и термическую обработку. Высокая виброустойчивость станины влияет на качественную обработку кромки стекла.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, конвейерный механизм подачи стекла

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, конвейерный механизм подачи стекла

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, конвейерный механизм подачи стекла

Конвейерный механизм подачи стекла

В процессе обработки заготовка стекла удерживается в станке между пластинами базового и прижимного конвейеров. Прочные металлические звенья конвейера покрыты вулканизированной резиной. Это гарантирует надежность и стабильность системы транспортирования заготовки, что необходимо для получения качественной «евро кромки». Рабочая поверхность звеньев (траков) базового конвейера состоит из металлической подложки и отшлифованного резинового слоя, с максимальной погрешностью ±0,01 мм. При необходимости любой трак можно снять и заменить. Движение конвейера по направляющим, сделанным с высокой точностью, исключают прогибы и провисания. Вся конструкция обеспечивает точное движение конвейера, исключая отклонение от заданной плоскости. Рабочая поверхность звеньев прижимного конвейера изготовлена из мягкой резины, что обеспечивает необходимое давление для удержания веса заготовки во время процесса обработки. Поверхность звеньев имеет специальную форму (демпфирующая поверхность), которая позволяет компенсировать неточности в фактической толщине стекла. Конструкция главного конвейера обеспечивает несущую способность 150 кг на каждый метр длины заготовки.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, рабочий загрузочный конвейер

Рабочий загрузочный конвейер

Эластичный зубчатый ремень загрузочного конвейера является начальной базовой поверхностью для настройки шлифовальных агрегатов на величину съемов и обеспечивает перемещение стекла на конвейерный механизм подачи. Установка с помощью регулировочного винта подающей поверхности конвейера в горизонтальной плоскости обеспечивает точную геометрию обработки стекла.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, рабочий загрузочный конвейер

Рабочий разгрузочный конвейер

Так же представляет собой эластичный ремень из износостойкого специального материала. Обеспечивает удобный выход обработанного изделия из зоны обработки и прием его оператором для снятия стекла со станка и длительный срок службы.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, единый привод подачи

Единый привод подачи

Работа загрузочного конвейера, механизма подачи и разгрузочного конвейера осуществляется от одного мотор-редуктора с вариатором, что обеспечивает надежную синхронизацию скоростей подачи всех механизмов. Достигается равномерность подачи на всем протяжении процесса обработки. Скорость перемещения заготовки меняется плавно от 0,5 до 4,5 м/мин. Это позволяет подобрать наилучшие режимы для обработки кромки на стекле.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, регулировка натяжения конвейера

Регулировка натяжения конвейера

Натяжение конвейера осуществляется с помощью винтов, что обеспечивает равномерное перемещение подаваемой заготовки.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, опорные роликовые вертикальные направляющие

Опорные роликовые вертикальные направляющие

Обеспечивают надежное базирование стекла в вертикальной плоскости на всех этапах обработки: от загрузки до выгрузки. Расположение роликов по высоте позволяет обрабатывать стекла различных размеров. Ролики выполнены из материала, устойчивого к истиранию и износу.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, узлы расположения шпинделей

Узлы расположения шпинделей

Данные узлы – важнейший элемент любого станка. Жестко установленный на валу шпинделя чашечный шлифовальный круг обеспечивает надежную, без вибраций, обработку кромки с высоким качеством. Крепление шлифовального круга обеспечивается с помощью механической системы фиксации.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, направляющие шпинделей

Направляющие шпинделей

Жесткие высокоточные направляющие из закаленной стали обеспечивают точное параллельное перемещение шлифовальных агрегатов при настройке на величину съема кромки стекла. Настройка шлифовальных агрегатов на величину съема осуществляется с помощью рукоятки с делениями с точностью до 0,05 мм.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, направляющие шпинделей

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, электродвигатели привода шпинделей

Электродвигатели привода шпинделей

Комплектация станка электродвигателями с нормативами СЕ обеспечивает надежность и долговечность его работы.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, панель управления

Панель управления

Электронная начинка, устанавливаемая на оборудование, поставляется ведущей немецкой компанией «Schneider».

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, система охлаждения

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, система охлаждения

Система охлаждения

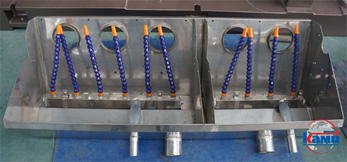

Станок оборудован системой рециркуляции охлаждающей жидкости. В комплект входит два бака для замкнутой циркуляции воды. Баки выполнены из нержавеющей стали, что обеспечивает их долговечность и исключает любую возможность коррозии. Первый бак - для охлаждения водой инструмента шлифовальной группы. Второй бак - для полировки кромки стекла раствором оксида церия инструментом полировальной группы. Система охлаждения осуществляет эффективную подачу воды на инструмент. Это позволят повысить срок службы инструмента, улучшить качество обрабатываемой кромки на стекле без нагрева поверхности стекла и инструмента. Все элементы станка, контактирующие с водой, выполнены из нержавеющих материалов.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, система охлаждения

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, амперметры нагрузки привода шпиндельных узлов

Амперметры нагрузки привода шпиндельных узлов

Для каждого двигателя привода шлифовальных и полировальных агрегатов на пульте управления установлены амперметры, позволяющие визуально отслеживать нагрузку на инструмент при обработке кромки стекла. Это позволяет обеспечить наиболее рациональный режим обработки, исключающий перегрузку электродвигателей.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, панель управления станком и система безопасности

Панель управления станком и система безопасности

Эргономичная и удобно расположенная на передней части станка панель управления обеспечивает удобство обслуживания и управления станком. Наличие двух кнопок аварийного останова на входе и выходе станка обеспечивает повышенную безопасность работы на станке.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, централизованный узел смазки

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, централизованный узел смазки

Централизованный узел смазки

Позволяет осуществлять смазку направляющих шпиндельных узлов, звеньев конвейерных цепей, приводов и т.д. в труднодоступных местах станка. Таким образом, обеспечивается удобство технического обслуживания и увеличивается срок эксплуатации узлов и механизмов.

Станок для прямолинейной обработки кромки стекла ENKONG ZM9, Панель управления ZM 9 (Manual)

Панель управления ZM 9 (Manual)

Это базовое оснащение станка. В этом варианте управления информация не отображается, все параметры задаются специальными механическими органами управления.
